01. AI 背景介绍

  • 世界三大尖端技术：$空间技术+能源技术+人工智能$

  • AI的应用：$人脸识别，智能医疗，智能语音，自动驾驶，智能机器人$

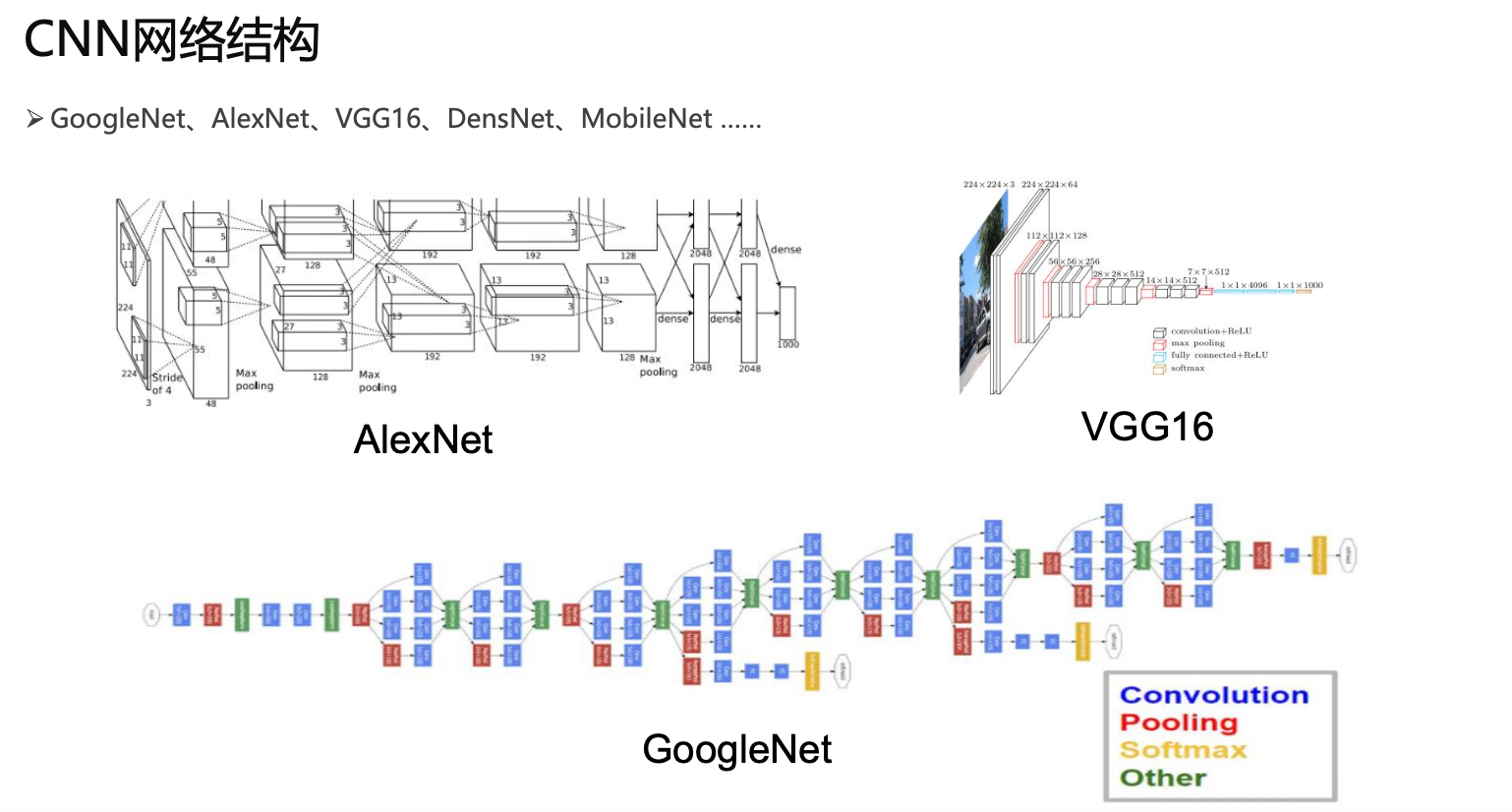

  • 深度学习：CNN 的网络组成：

    1. 卷积层：卷积运算提取输入的不同特征
    2. 池化层：对输入的特征图进行压缩，简化计算；另一方面进行特征压缩，取其最大、最小或平均值，得到新的、维度较小的特征。
    3. 线性整流层：引入非线性，之后就可以逼近任意函数。
    4. 全连接层：把所有局部特征结合变成全局特征，用来计算最后每一类的得分。

02. CNN IP方案介绍

  • CNN 计算特点：

    1. 操作相对固定
    2. 计算量大
    3. 需要带宽大

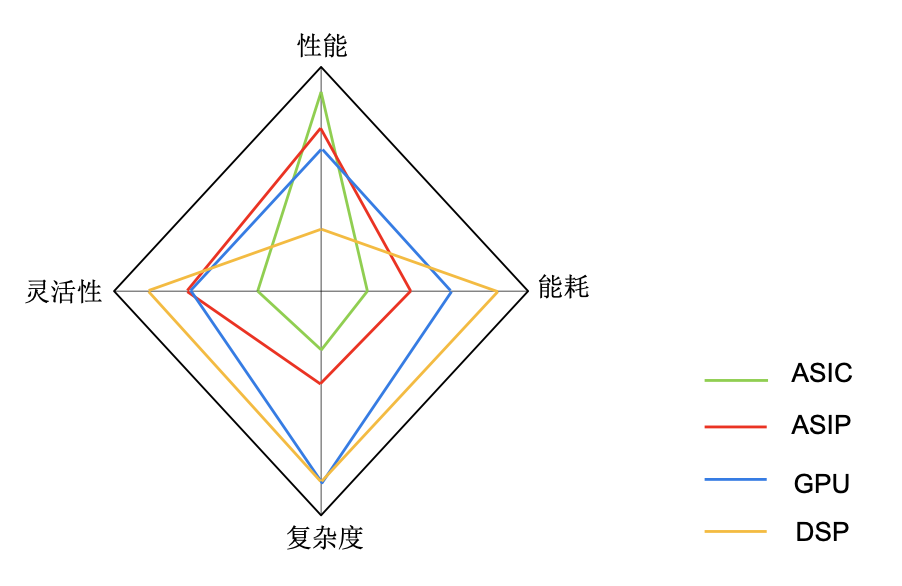

  • CNN IP方案分类（4种）：

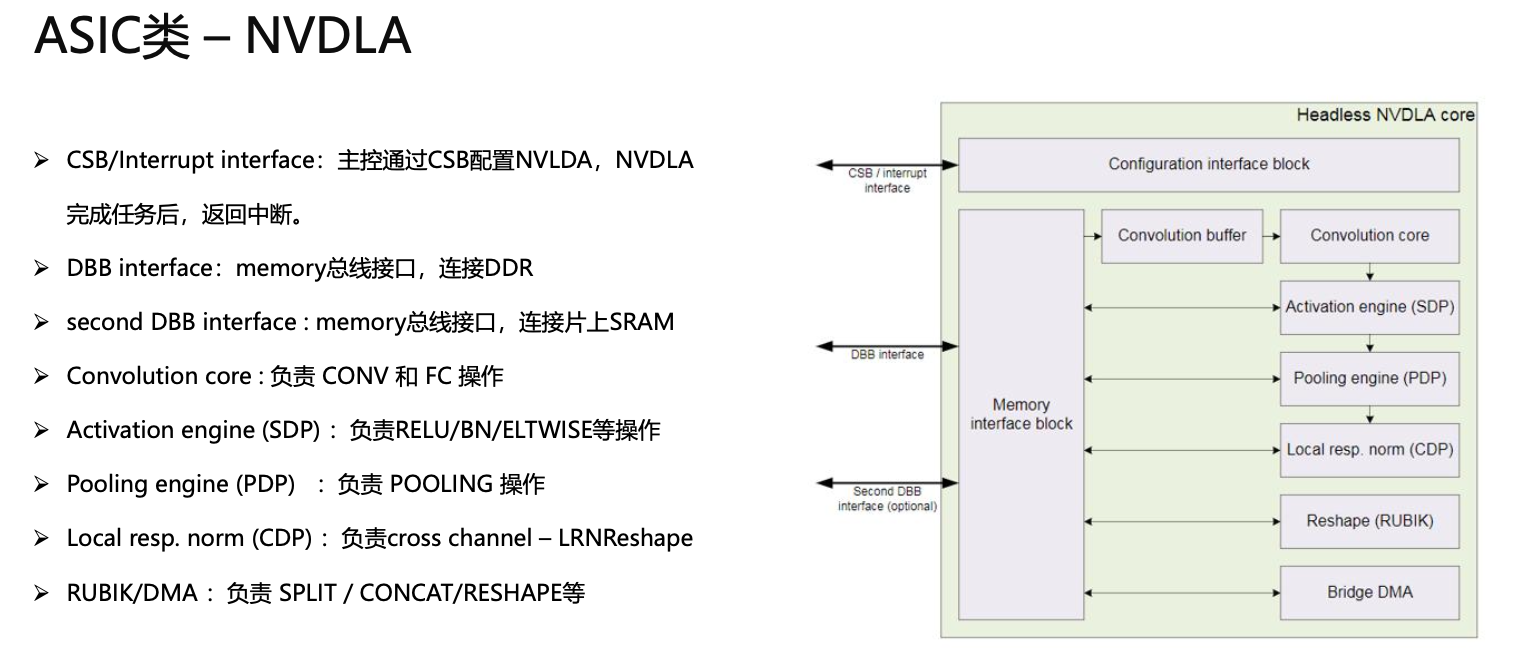

1. ASIC类-NVDLA

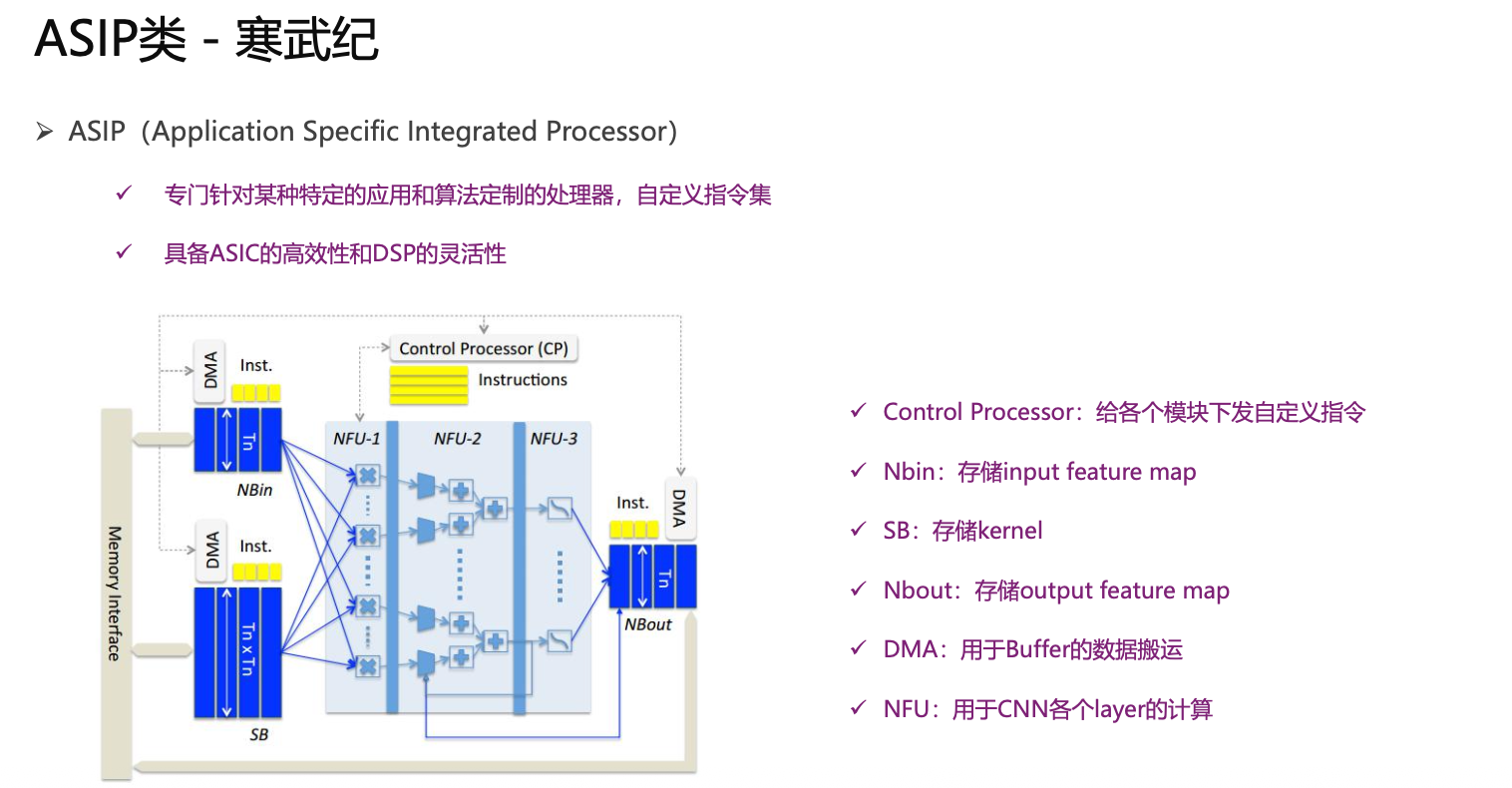

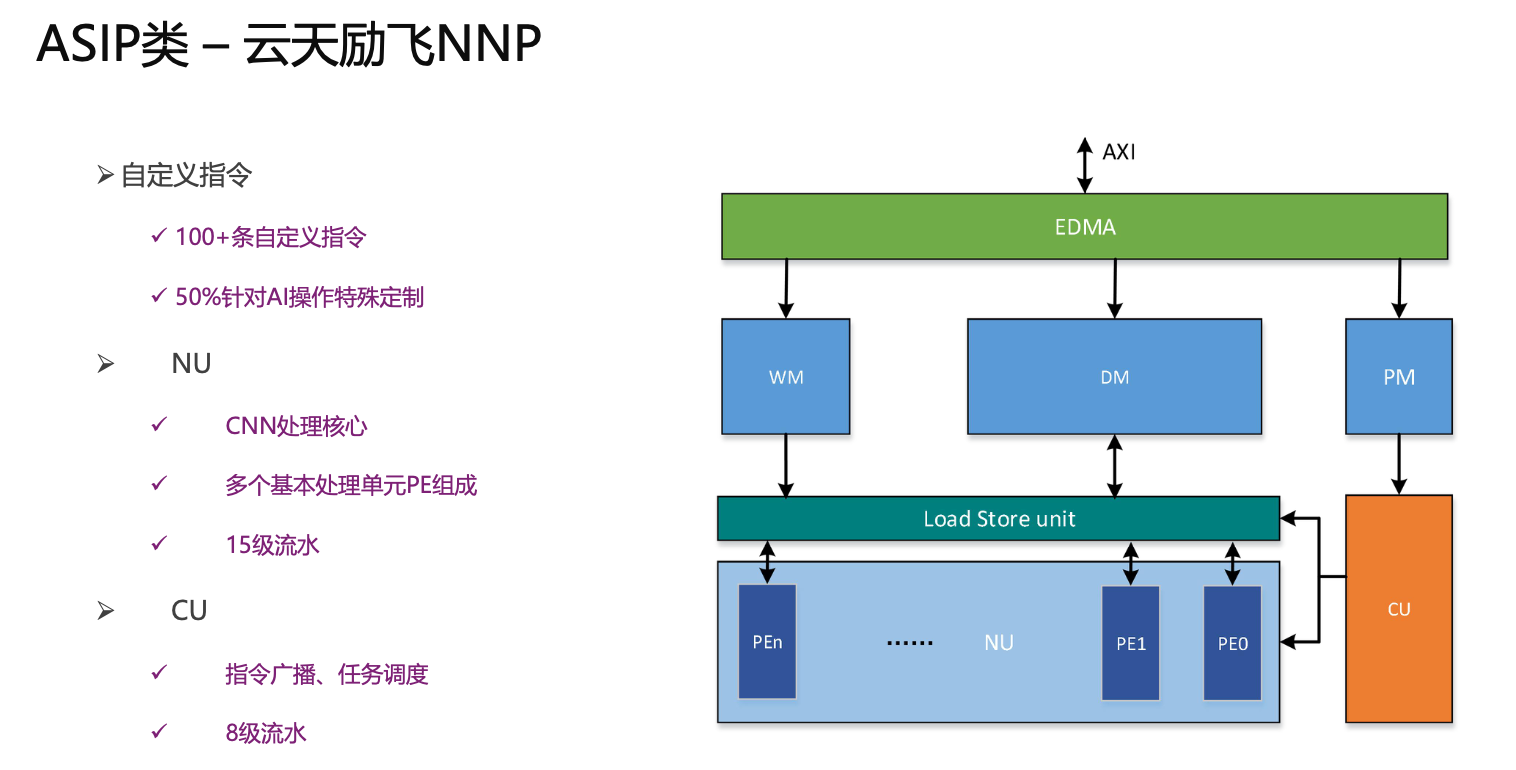

2. ASIP类-寒武纪/云天励飞NNP

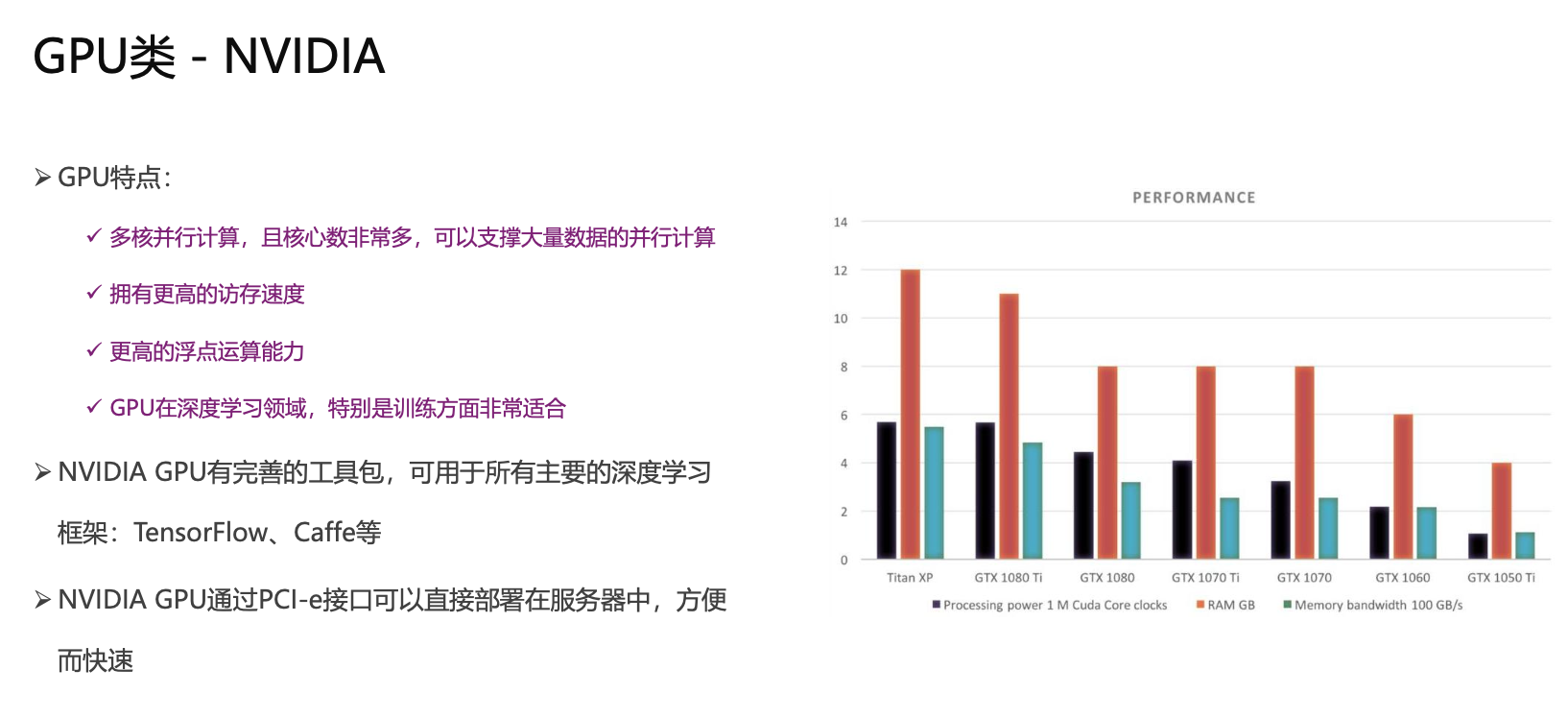

3. GPU类-NVIDIA

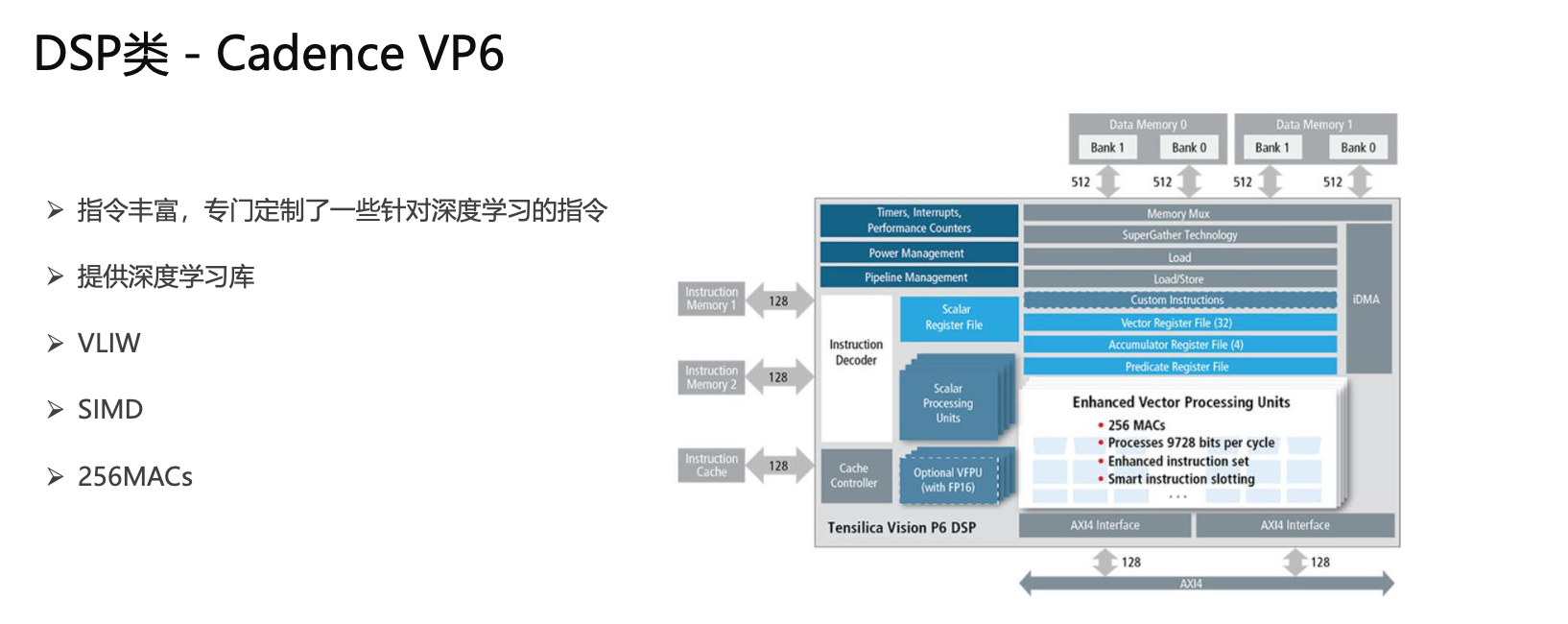

4. DSP类-Cadence VP6

03. AI ASIP处理器架构设计

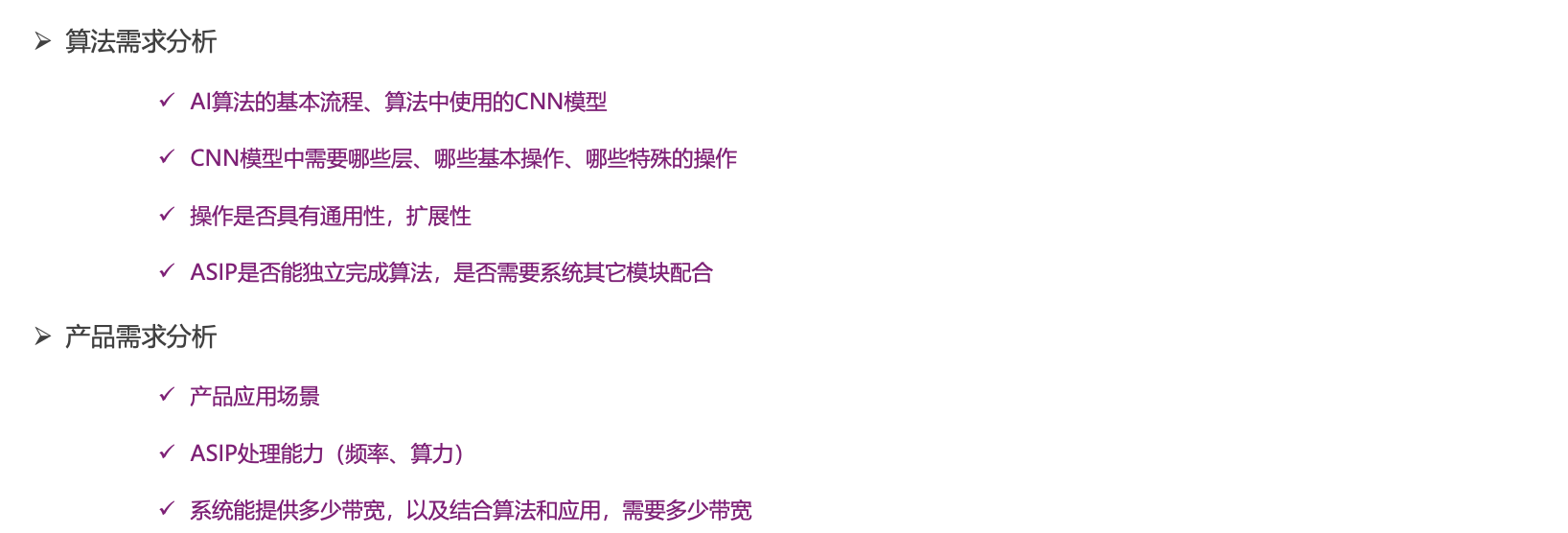

1. 算法/产品需求分析

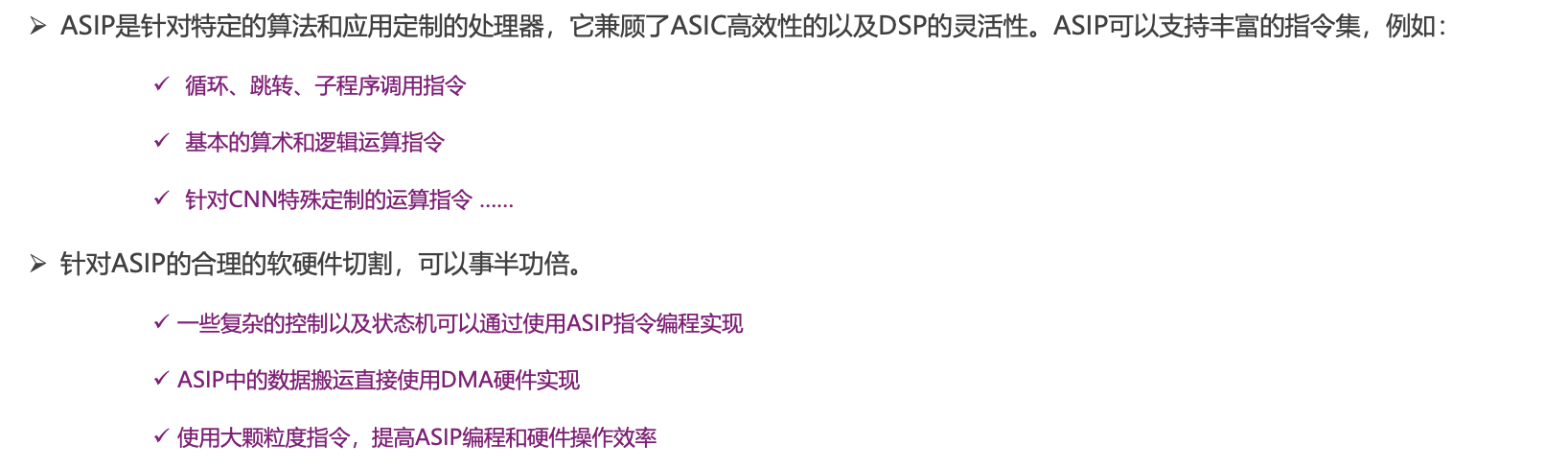

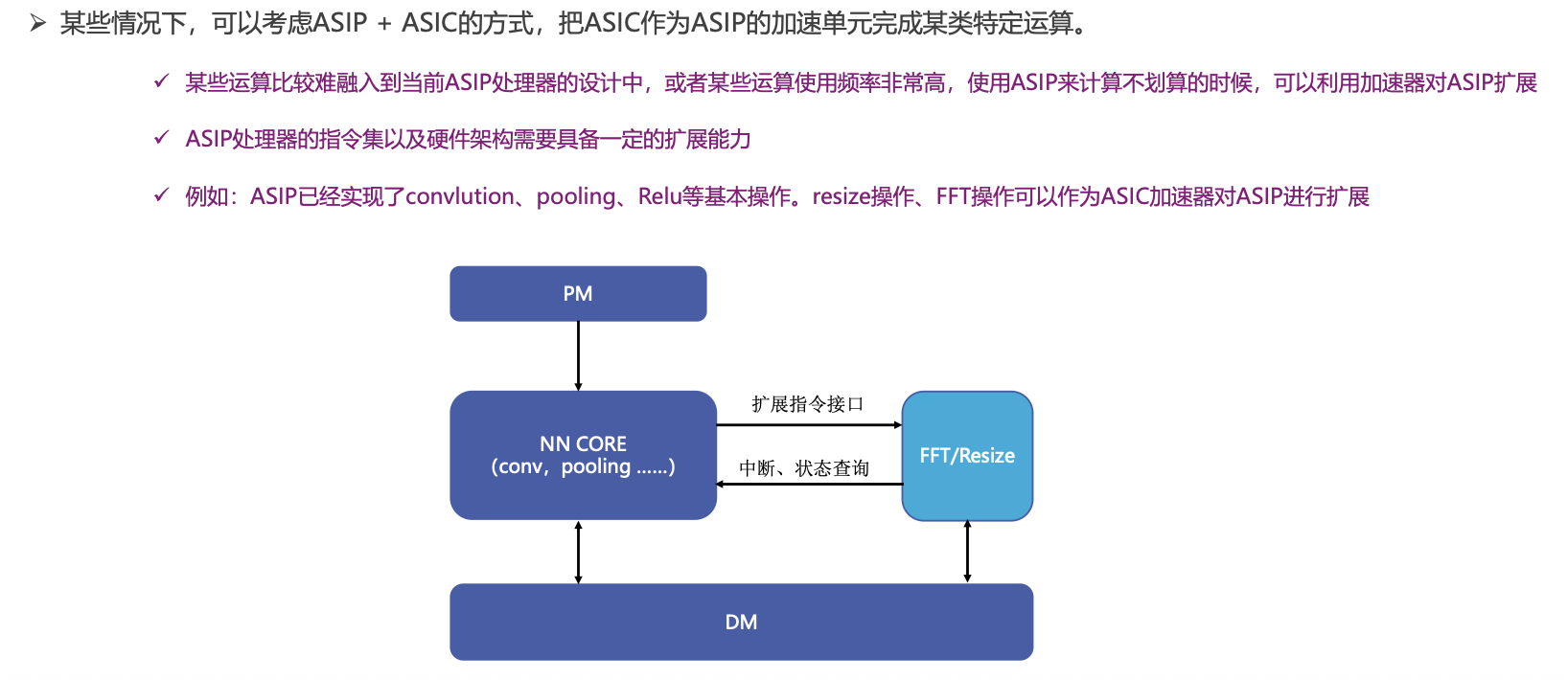

2. 软硬件切割


3. 架构定义

  • AI ASIP处理器架构设计重点：

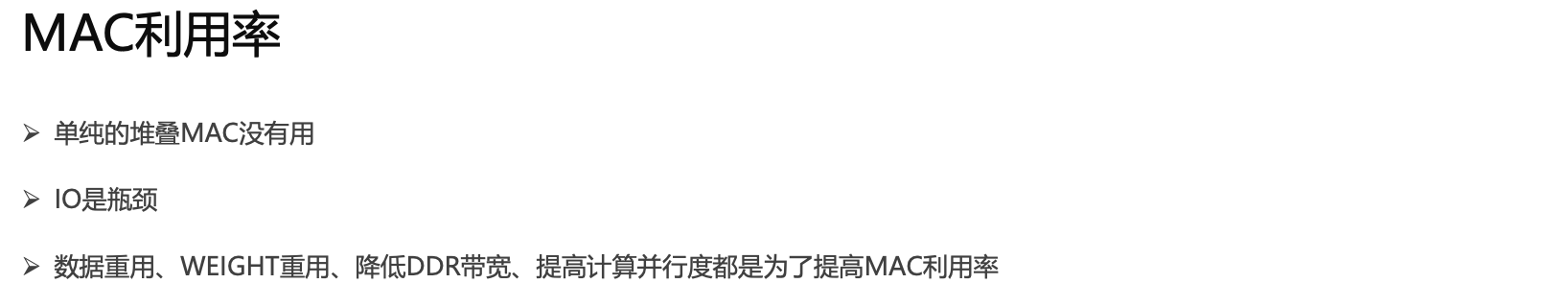

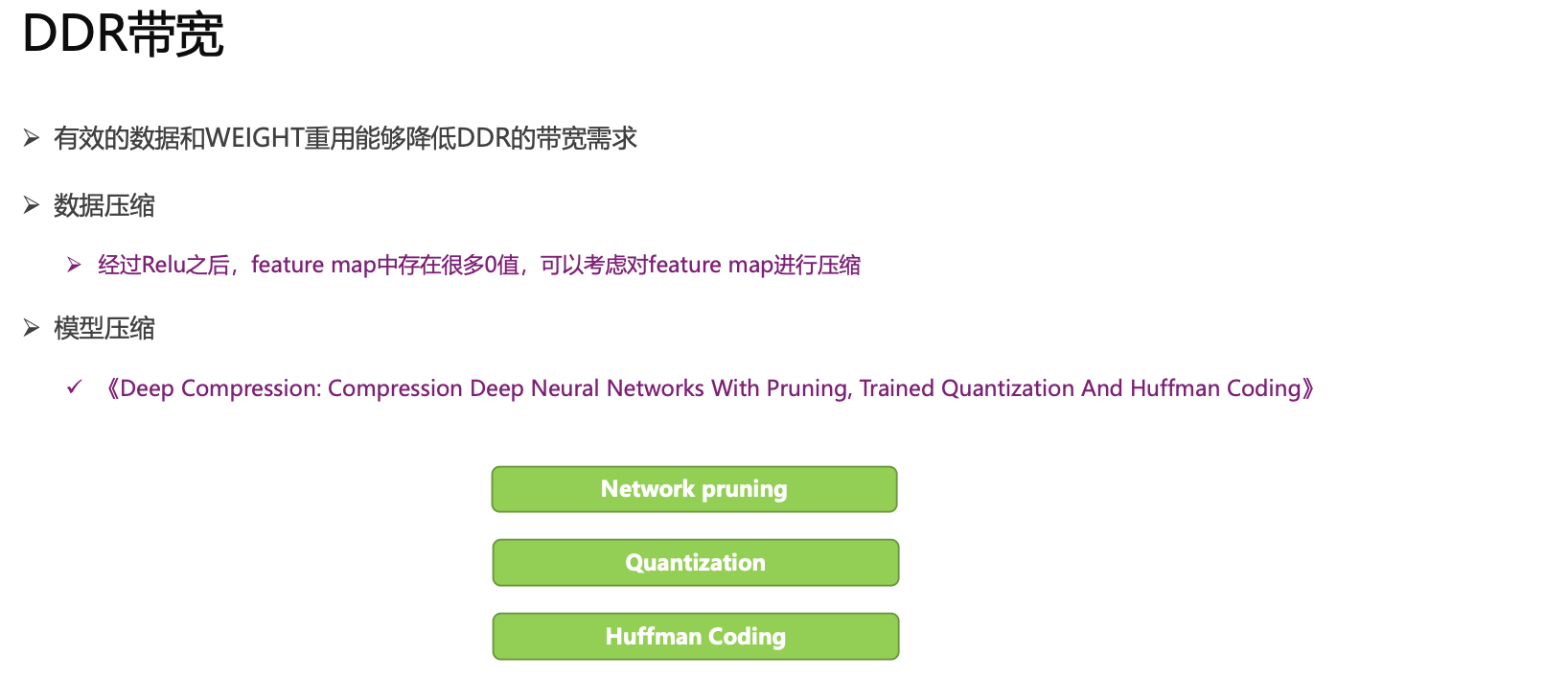

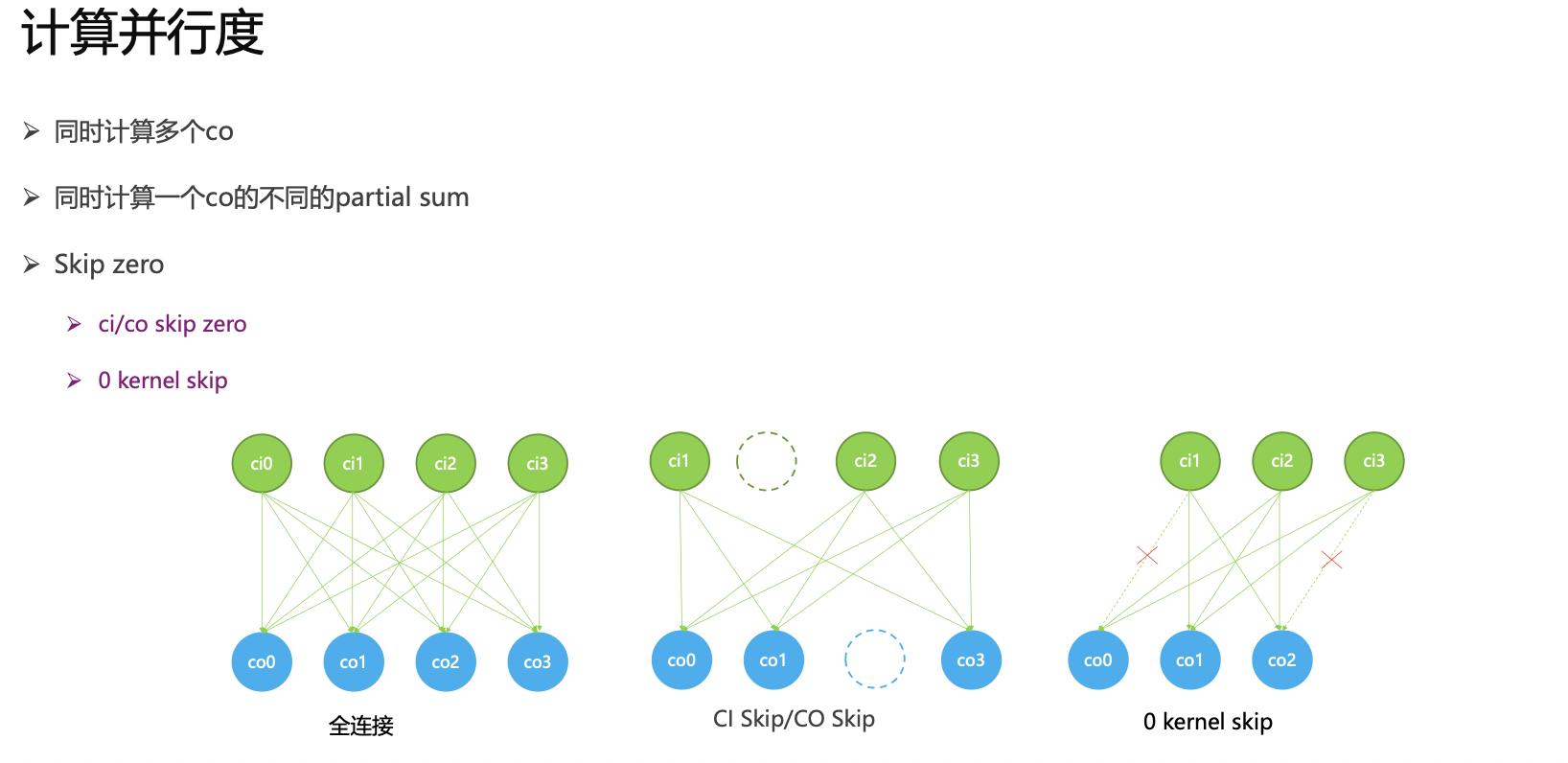

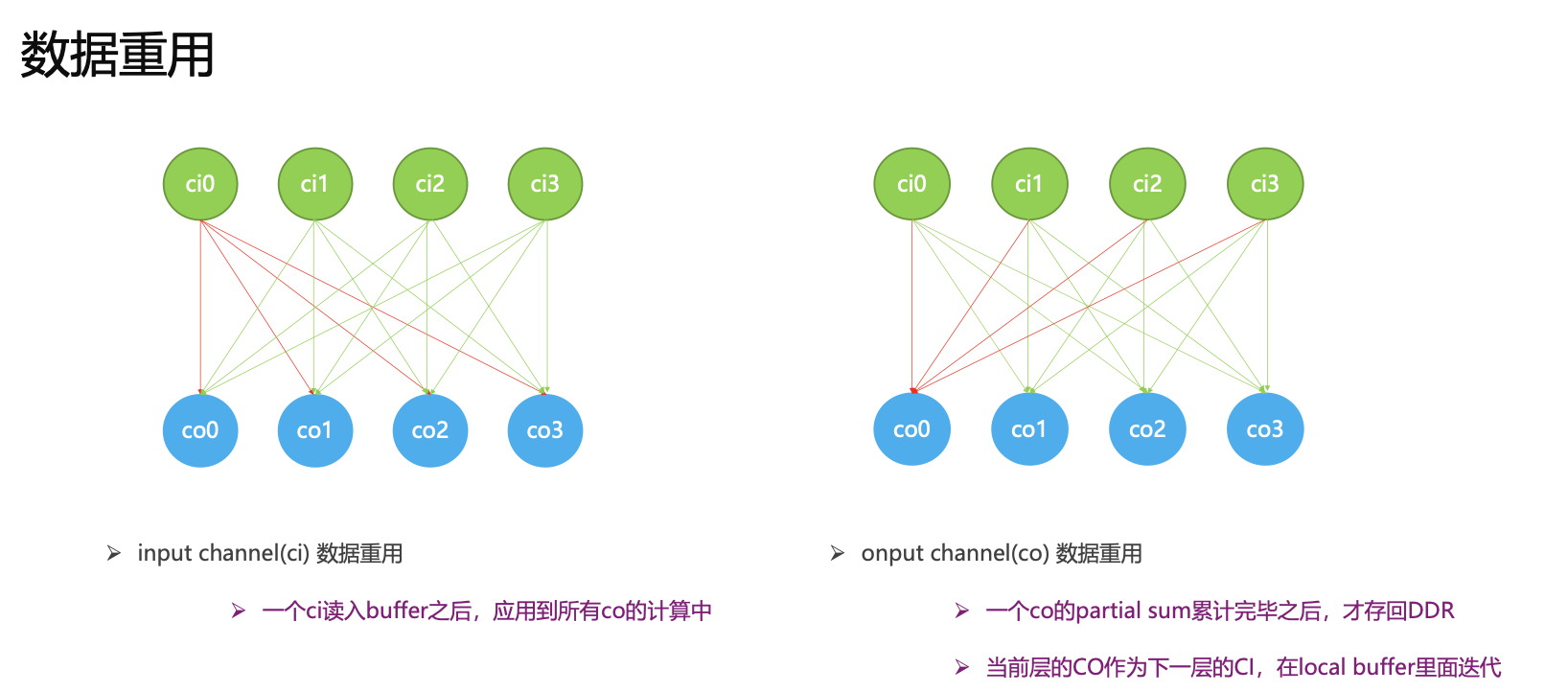

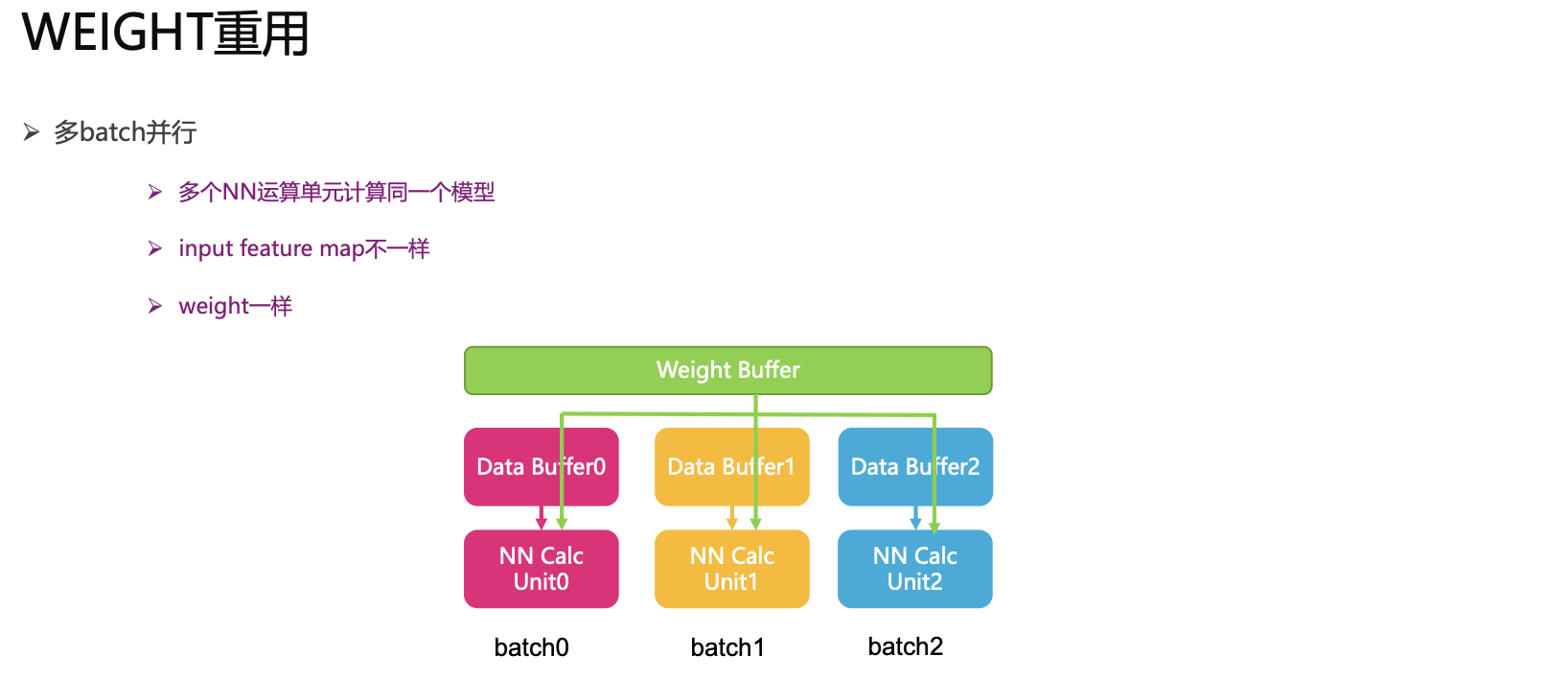

    $数据重用，Weight重用，计算并行度，DDR带宽，MAC利用率，硬件拓展性，初步流水时序，后端可实现性$





4. 指令集定义

  • 两类指令：

    1. 基本指令：用于控制和NN Core调度 （循环，跳转，算术逻辑运算指令）
    2. NN指令：用于CNN计算

  • 指令集的规整以及拓展性

  • 指令的颗粒度：
    • 大颗粒度：例如定义了一条convlution指令，一条指令能够执行成千上万个cycle。特点：效率高
    • 小颗粒度：例如convlution操作通过使用乘法指令和加法指令编程完成，特点：灵活

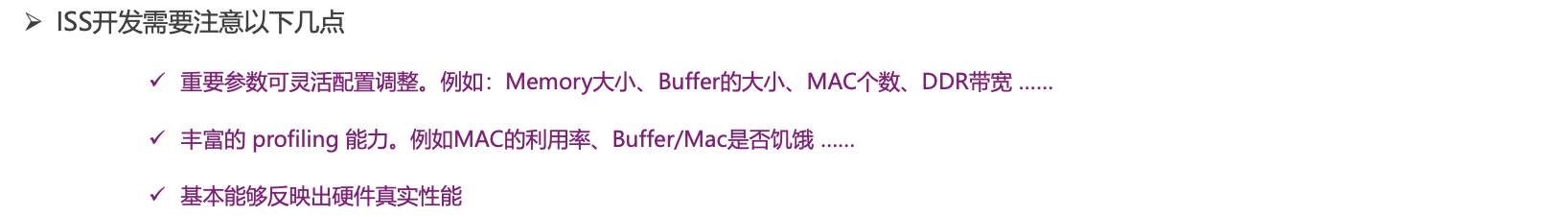

5. 指令集模拟器（ISS）开发

指令集模拟器：利用高级语言编写的ASIP处理器模型。
可用于ASIP处理器架构设计阶段对处理器架构的性能仿真的工具。并且可用于后续RTL验证以及软件开发的参考模型。

  • ISS分类：
    1. behavior model：
      • 没有时序概念，只能模拟处理器行为。
      • 用于ASIP处理器架构设计阶段，用于快速建模，并对处理器架构进行评估以及调整。
      • 可以作为RTL验证阶段的参考模型。
    2. cycle accurate model:
      • 有时序概念，每个cycle都可以与硬件完全比对。
      • 用于后续软件开发的参考模型，能够反映出软件在ASIP处理器上运行的真实情况。

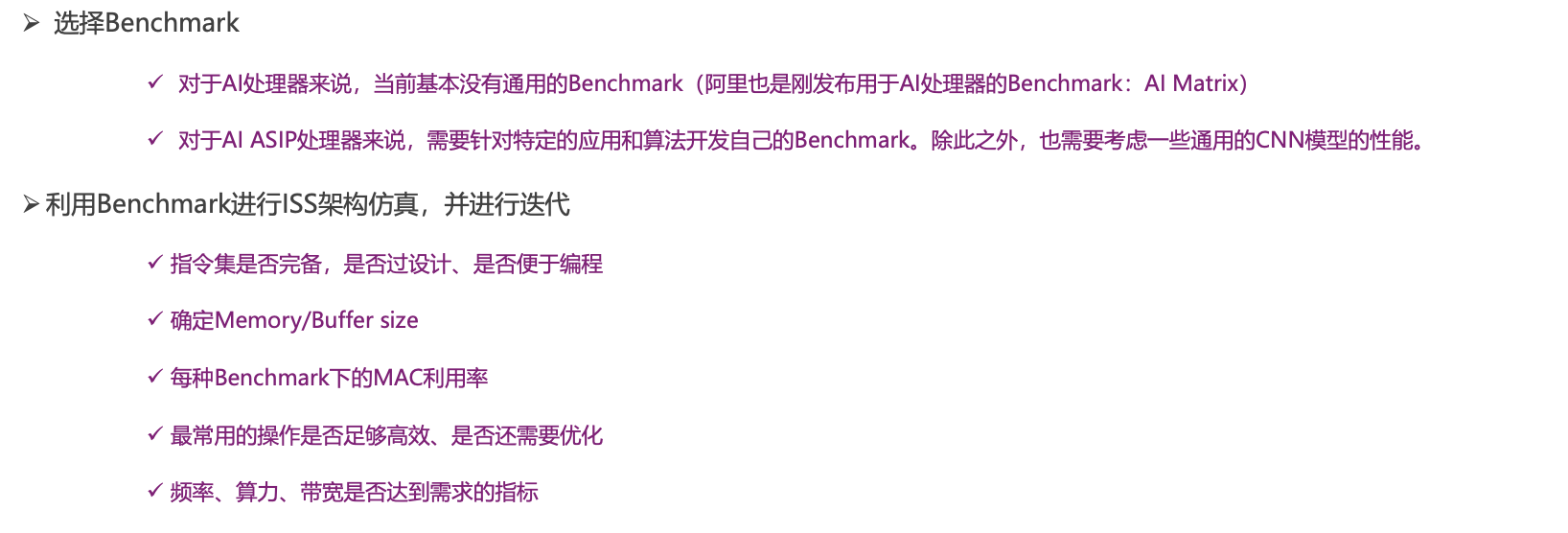

6. ISS仿真&架构优化迭代

7. 确定微架构和指令集，进入开发阶段

04. AI ASIP处理器实现难点

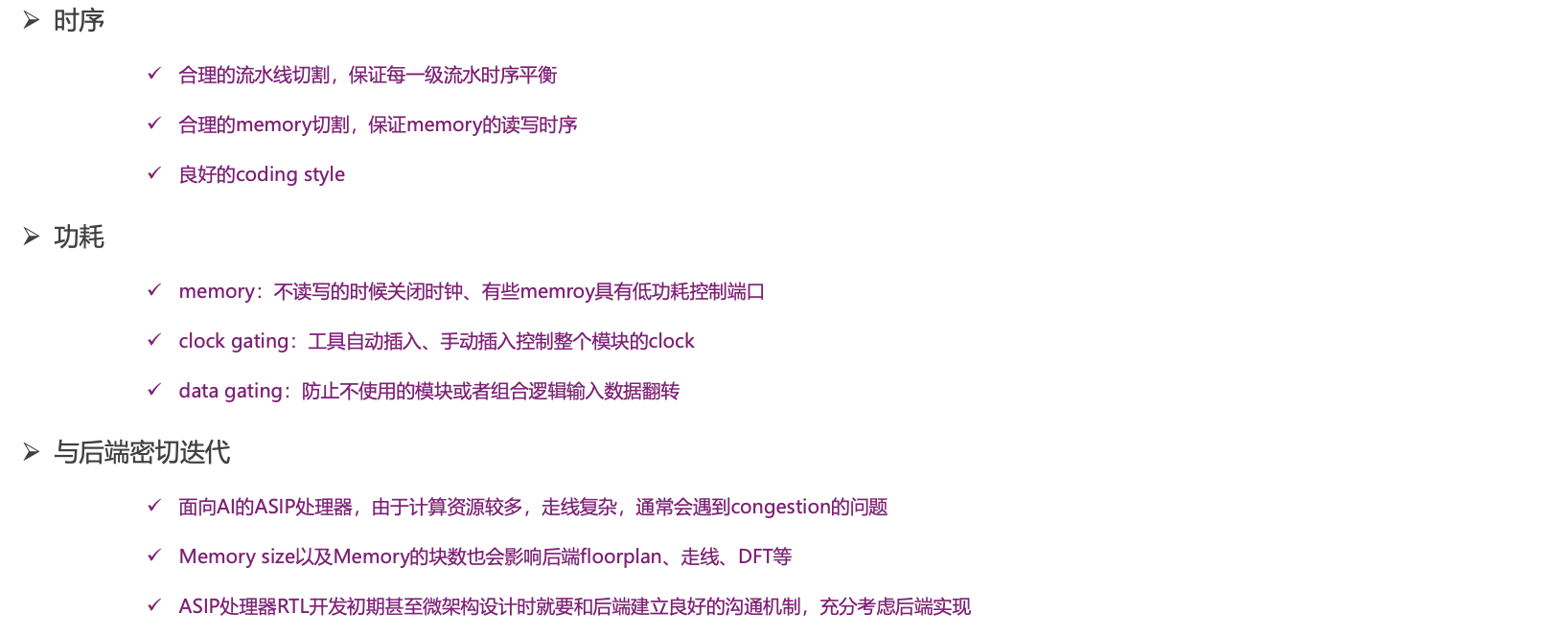

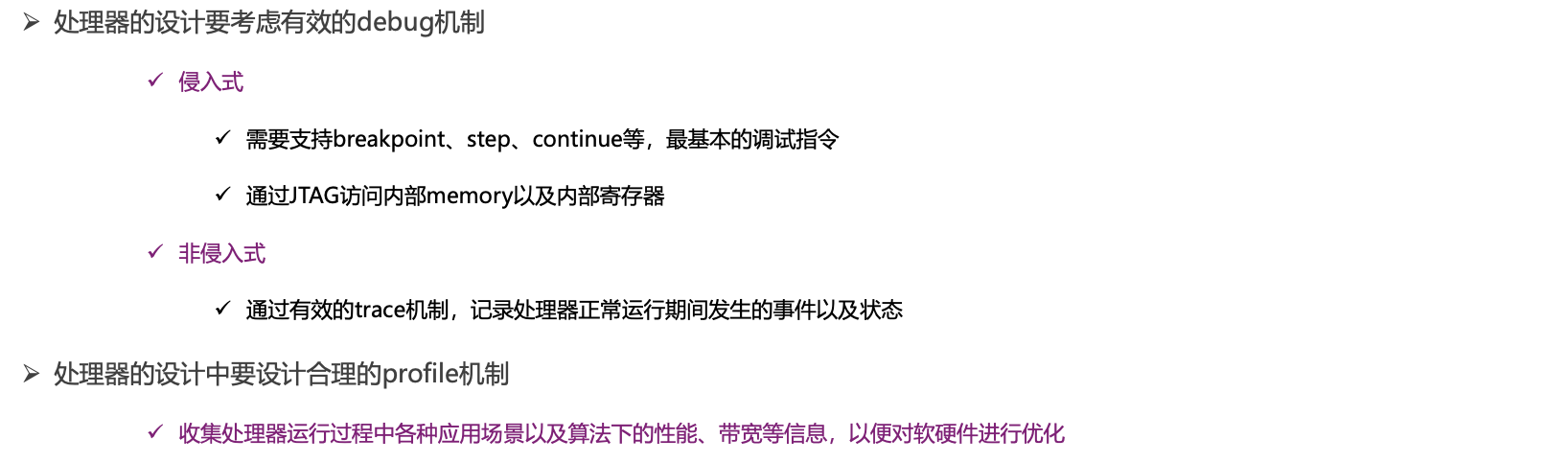

1. AI ASIP处理器RTL开发过程中的注意事项

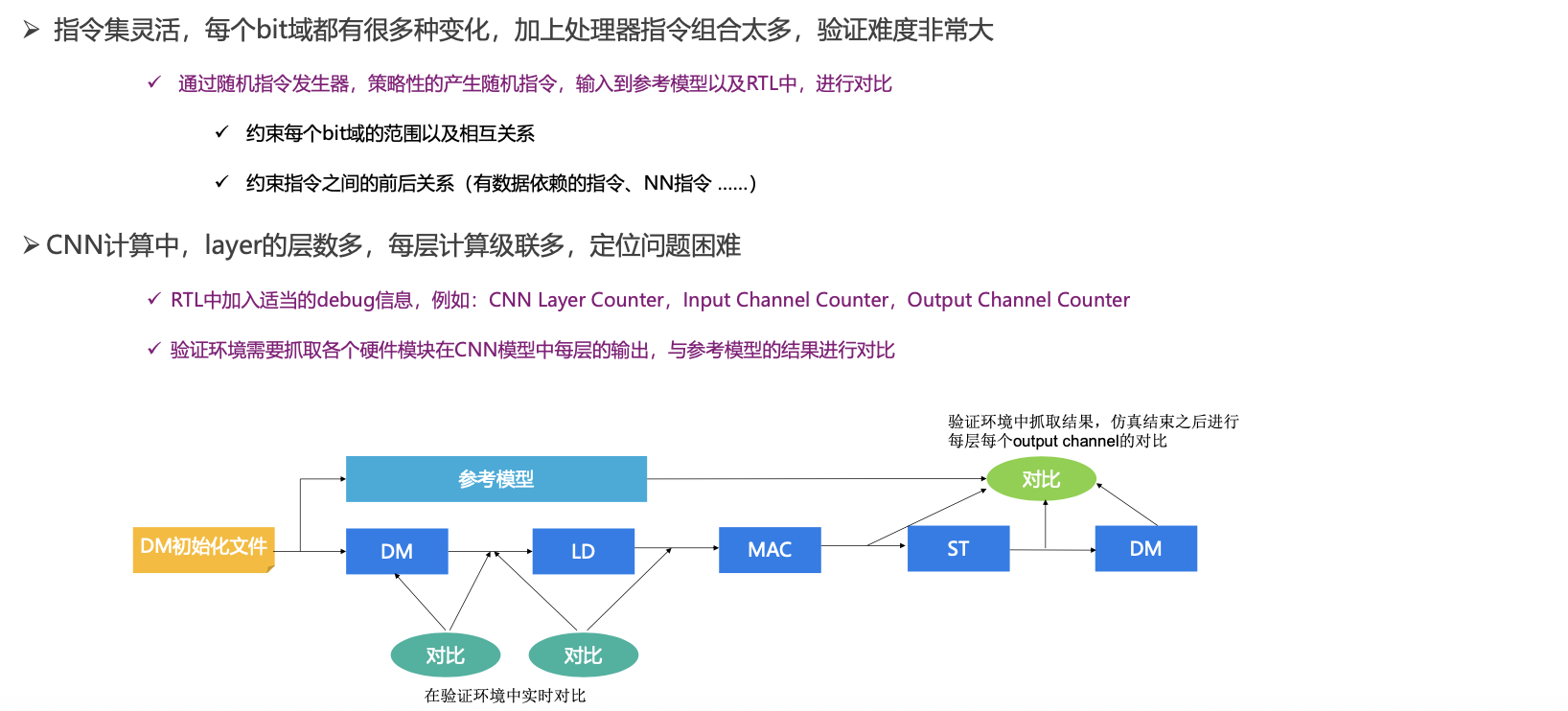

2. AI ASIP处理器验证过程中的难点

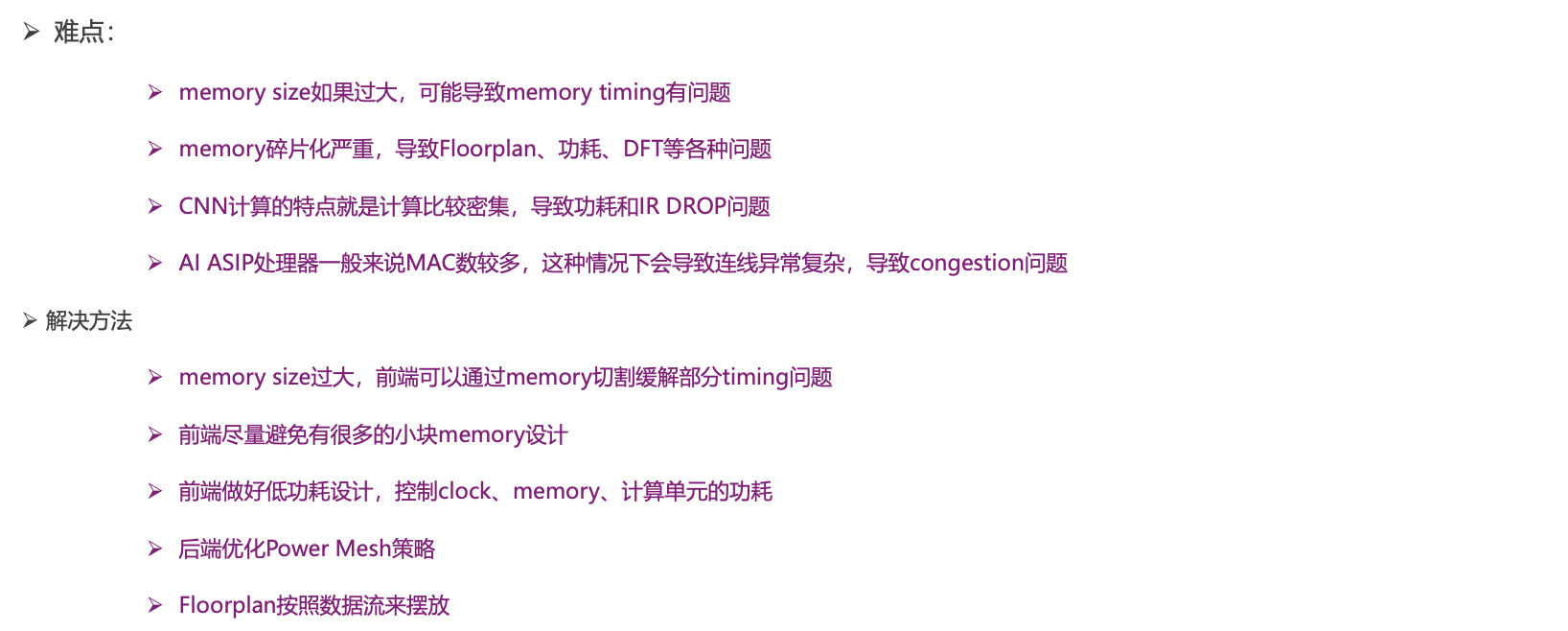

3. AI ASIP处理器物理实现的难点

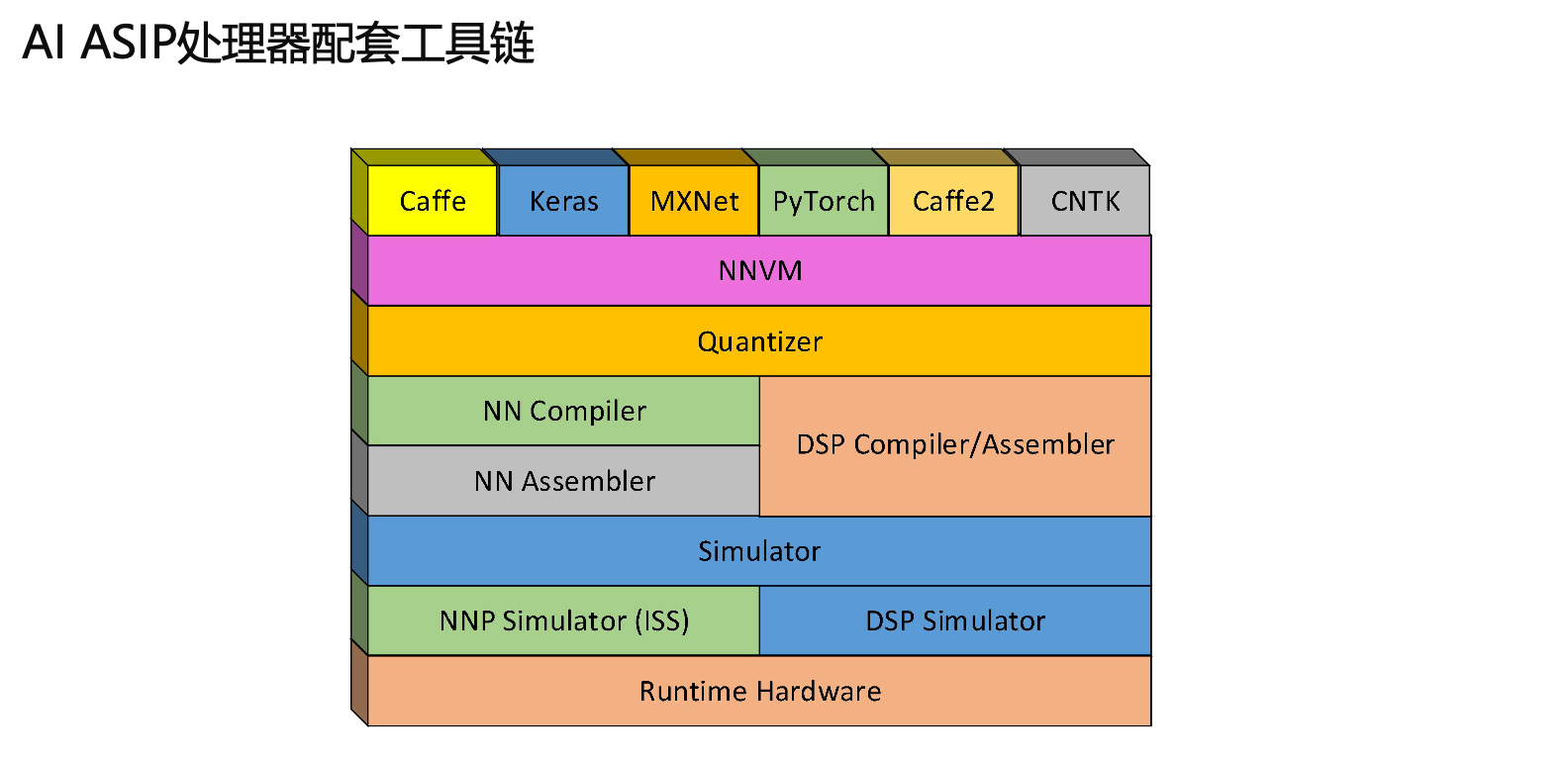

05. AI ASIP处理器配套工具链
